Mini560 là một mạch hạ áp DC ra 3.3v, 5v , 9v hoạc 12v. Cho phép sử dụng nguồn điện đầu vào tối đa 20v cho bản thường hoạc 32v cho bản PRO. Tuy nhiên phiển bản mặc định như vậy sẽ không dùng cho chế điện thoại không pin được. Chúng ta cần mua đúng bản MOD Mini560 4.35v thì mới có thể dùng được nhé.
Mini 560 4.35v là phiên bản đặc biệt (bản mod DIY) chuyên dụng để chế điện thoại và các thiết bị điện tử thông minh sử dụng dụng pin. Chẳng hạn như smartphone, table, máy tính bảng, máy chơi game, dụng cụ cầm tay… các thiết bị sử dụng pin 3.8v -4.4v đều có thể sử dụng.
Bài viết này sẽ hướng dẫn các bạn cách để chế điện thoại một cách cơ bản và đầy đủ. Đồng thời cũng sẽ giúp bạn khắc phục các sự cố phổ biến và các bạn sẽ gặp phải khi làm. Nào chúng ta cùng bắt tay vào chế cháo DIY thôi.
Chuẩn bị linh kiện cần dùng để DIY điện thoại không pin
Đầu tiên là một chiếc điện thoại cũ cần DIY, tất nhiên hãy chắc chắn nó vẫn sử dụng bình thường nhé. Hỏng pin thì ok chứ hỏng main thì thôi nha.
Danh sách linh phụ kiện
- Điện thoại cũ cần DIY
- Mạch BMS (mạch bảo vệ cell pin) – Mạch này nằm ở viên pin của điện thoại đó
- Mạch hạ áp Mini560 4.35v (mua tại đây)
- Tụ điện 16v (được tặng kèm khi mua hàng của itcuaban)
- Nguồn cấp: Pin dự phòng hoạc ác quy hoạc cóc sạc nhanh, hoạc nguồn DC. Từ 7-20v (công suất tối thiểu 15w)
- Mạch trigger (mạch mồi) lấy điện áp 9v/12/15/20v từ cóc sạc nhanh type-C (dùng trực tiếp từ sạc, không cần pin) (tùy chọn)
- Dây dẫn, mỏ hàn, thiếc hàn
Sơ sơ vậy thôi, các bạn có thể xem nhiều nguồn để DIY sao cho phù hợp nhu cầu nhé. Các thứ bên trên là cơ bản, các bạn có thể dễ dàng chuẩn bị và làm theo
3 bước thành Pro chế điện thoại với Mini560
Chúng ta sẽ tiến hành từng bước một nhé. Đầu tiên là cần tách cell pin cũ của điện thoại ra khỏi thân máy trước. Hãy làm cẩn thận tránh bị chọc thủng pin gây cháy nha. Hãy làm nhẹ nhàng như đẩy xe hàng!
Bước 1: Tách mạch BMS (mạch bảo vệ)
Sau khi tách được cell pin ra khỏi máy, hãy nhẹ nhàng bóc lớp băng keo bên trên cáp socket của pin. Sau khi lột lớp băng đó ra, bạn sẽ thấy một mạch điện nhỏ đó chính là BMS.
Sau khi kéo mạch ra, thường bạn sẽ thấy có hai lá kẽm nối cellpin và mạch BMS. Một chính là cực dương (B+) một đường là cực âm (B-).
Dùng kìm hoạc mỏ hàn cắt đứt để tách rời BMS ra nhé. Làm cẩn thận không để bị chạm gây cháy nổ.
Bước 2: Hàn Mini 560 với BMS
Tôi nhắc lại là Mini560 phiên bản mod 4.35v nhé! Ông nào mua nhầm bản 5v về không chạy được lại cháy đt thì đừng bắt đền tôi nha. Nếu chưa có mạch thì vào itcuaban.com mà mua (có link shopee) đó. Giá chỉ loanh quanh 2-30k/cái thôi!

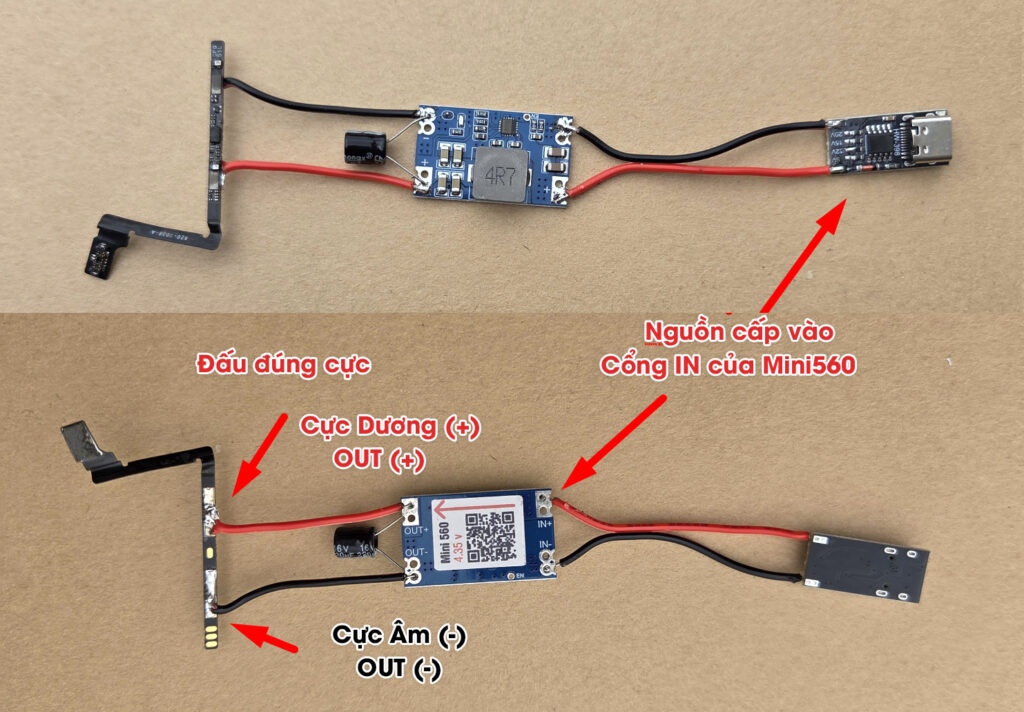

Sau khi tách được BMS ra, hãy hàn cực Dương của BMS (B+) và chân Out (+) của mạch Mini 560; Cực Âm (B-) của BMS vào out(-) trên Mini560 (xem ảnh bên dưới).
Chú ý dây càng ngắn càng tốt (dưới 15cm), nếu cần nối dài hơn thì dùng dây lõi to nhé, hàn thêm tụ điện bổ sung vào BMS (xem phần sau)
Bước 3: Cấp nguồn cho Mini560 là chạy
Xong bước 2, bạn chỉ cần cấp nguồn cho mạch mini560 là điện thoại có thể chạy được rồi đó. Quá đơn giản phải không?
Tuy nhiên, mình muốn hướng dẫn thật kỹ bước này, cho các bạn không chuyên có thể hiểu hơn để điện thoại được chạy mượt mà và ổn định. Do đó, các bạn chịu khó quan sát và xem thật kỹ hướng dẫn nhé. Đừng đốt cháy giai đoạn để rồi cháy điện thoại đó :v
Có 02 cách cấp nguồn cho điện thoại:
- Cấp DC trực tiếp cho mạch mini560 từ nguồn cấp DC : Pin, ác quy, adapter 12v…
- Dùng trực tiếp từ cóc sạc nhanh 20w trở lên (có hỗ trợ PD/QC fast charge …)
- Hoạc dùng cả 2 😀
Dùng nguồn DC cấp trực tiếp cho mạch Mini 560
Cách này đơn giản thôi, bạn chỉ cần dùng một nguồn 12v 2A cấp cho mạch mini 560 là xong. Hoạc dùng ác quy 12v, hoạc dùng pin như 18650… có điện áp từ 7v đến 20v rồi cấp cho mạch mini560 là ok.
Bạn cần lưu ý về tải và điện áp khi dùng cách này như sau:
- Điện áp từ 7v – 20v. Thường dùng 9v, 12v là phổ biến
- Công suất tùy điện thoại cùi hay flagship, đời cũ hay đời mới. Nhưng nên chọn nguồn có công suất càng cao càng tốt. khuyên dùng từ 20w trở lên. VD 12v-2A hoạc 9v – 2A chẳng hạn. Tất nhiên 12v 30A thì quá tuyệt vời :v
- Một số máy đời thấp như iphone 6, iphone 7 mình có thử nghiệm với nguồn 12v – 0.5A (6w) vẫn chạy được youtube nhé, tuy nhiên để mà ok thì nên dùng 12v1A trở lên. A càng cao càng khỏe!
Khuyên dùng: nguồn cấp: 12v 3A cho thiết bị hoạt động tác vụ nặng như treo Game, stream, video encode… 12v2A cho dùng youtube, camera, game nhẹ..ok, còn youtube nghe nhạc máy có màn 5-6inch thì 12v1A là có thể chạy được.
Dùng trực tiếp bằng cóc sạc nhanh type-C có sẵn
Nếu bạn không có sẵn nguồn cấp như pin/ adapter 12v thì bạn có thể dùng luôn cóc sạc điện thoại của bạn để cấp nguồn!
Đây là một giải pháp rất hay và nhẹ nhàng, gọn gàng và tương đối hiệu quả đó ạ.

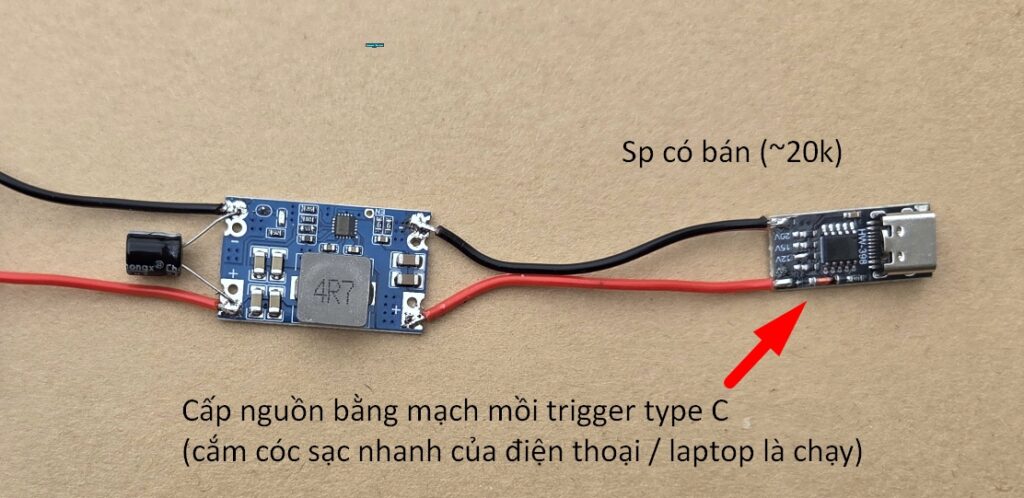

Để dùng cách này, bạn hãy mua một mạch mồi trigger type-C , giá chỉ loanh quanh 20k thôi (shop có bán).
Sơ đồ đấu nối như sau:
Giải thích:
Mạch mồi trigger này sẽ giúp cục cóc sạc (có hỗ trợ sạc nhanh) của bạn xuất ra nguồn điện mà bạn muốn (mặc định là 12v hoạc 9v). Nguồn điện này sẽ giúp cho mạch mini560 hoạt động. Công suất có thể lên đến 60w tối đa (20v – 5A), siêu khủng với đt rồi đó.
Tất nhiên, bạn chỉ cần mua về và đấu nối như sơ đồ trên là ok, không cần setup gì.
Lưu ý:
- Phải có cóc sạc nhanh, nếu dùng sạc thường thì mạch trigger kia chỉ ra 5v thôi, không thể chạy mini560. Hiện tại hầu như các cóc sạc điện thoại từ 20w trở lên đều là sạc nhanh .
Đang update tiếp…
